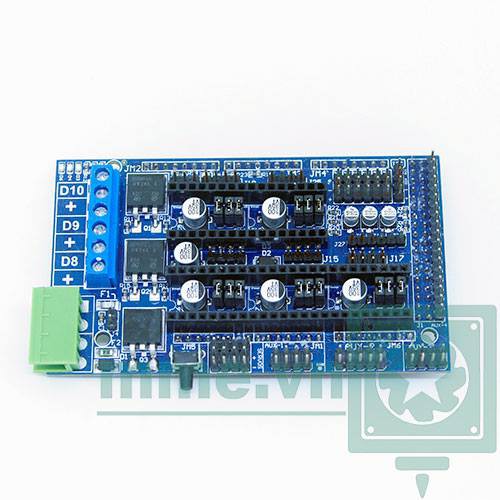

RAMPS 1.5 (Board mở rộng trên Arduino Mega2560)

Để biết thêm thông tin chi tiết, quý khách vui lòng truy cập:http://www.mme.vn/products/ramps-1-5
RAMPS 1.5 (Reprap Arduino Mega Pololu Shield) là board mở rộng cắm trên Arduino Mega 2560 và dùng để điều khiển các máy in 3D Reprap (mã nguồn mở Marlin) cũng như các ứng dụng khác thay thế cho phiên bản Ramps 1.4 cũ.

RAMPS 1.5 có 5 khay dùng để lắp mô đun điều khiển động cơ bước A4988 (hoặc DRV8825), các mạch công suất điều khiển các đầu đùn (extruder), bàn nhiệt...của máy in 3D. Do được thiết kế theo các mô đun, các máy in 3D dùng RAMPS 1.5 luôn dễ dàng bảo trì, thay thế, sửa chữa và nâng cấp với chi phí thấp.

So sánh với ramps 1.4 cũ:

- Sử dụng các FET có công suất lớn hơn (200W so với 170W của ramps 1.4)
- Các FET dán (SMD) giúp tản nhiệt tốt
- Tương thích hoàn toàn với các phần cứng và firmware của ramps 1.4
Các tính năng nổi bật:

- Dùng để điều khiển máy in 3D và các dạng robot 3 trục tịnh tiến
- Có thể mở rộng cho các phụ kiên điện tử khác
- 3 mạch công suất cho các đầu nung và quạt, các mạch xử lý tín hiệu nhiệt điện trở
- Điều khiển bàn nhiệt (có bảo vệ bằng cầu chì tự phục hồi 11A)
- Có 5 khay cắm mô đun điều khiển động cơ bước A4988
- Có thể tích hợp thẻ nhớ
- Hiển thị trạng thái hoạt động bằng Led
- Hỗ trợ tới 2 động cơ trục Z trên các máy in 3D Prusa Mendel
Tài liệu kỹ thuật:

- Sơ đồ nguyên lý và thiết kế board: download
- Thư viện dùng sử dụng trong Eagle: download
- Firmware Marlin khi dùng cho máy in 3D: xem thêm tại đây.
- Hướng dẫn lắp ráp RAMPS 1.4, Mega2560, A4988 để điều khiển máy in 3D: link
