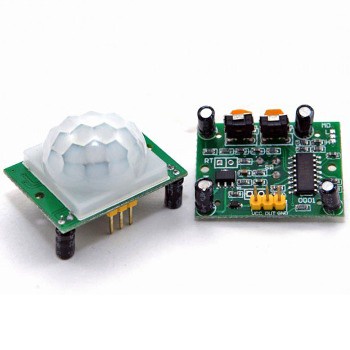

Module Cảm Biến Chuyển Động cho Relay, Arduino, Raspberry pi

THÔNG SỐ KỸ THUẬT MODULE CẢM BIẾN CHUYỂN ĐỘNG 3 PIN:
- Điện áp: 5 – 20V
- Dòng tiêu thụ: 65mA
- Đầu ra: 0 – 3.3V
- Thời gian trễ: khoảng 5 – 300 s
- Thời gian khóa: 0.2s
- Phạm vi hoạt động: <122 độ, trong vòng 8 mét
- Nhiệt độ hoạt động: -15 – 72 độ C

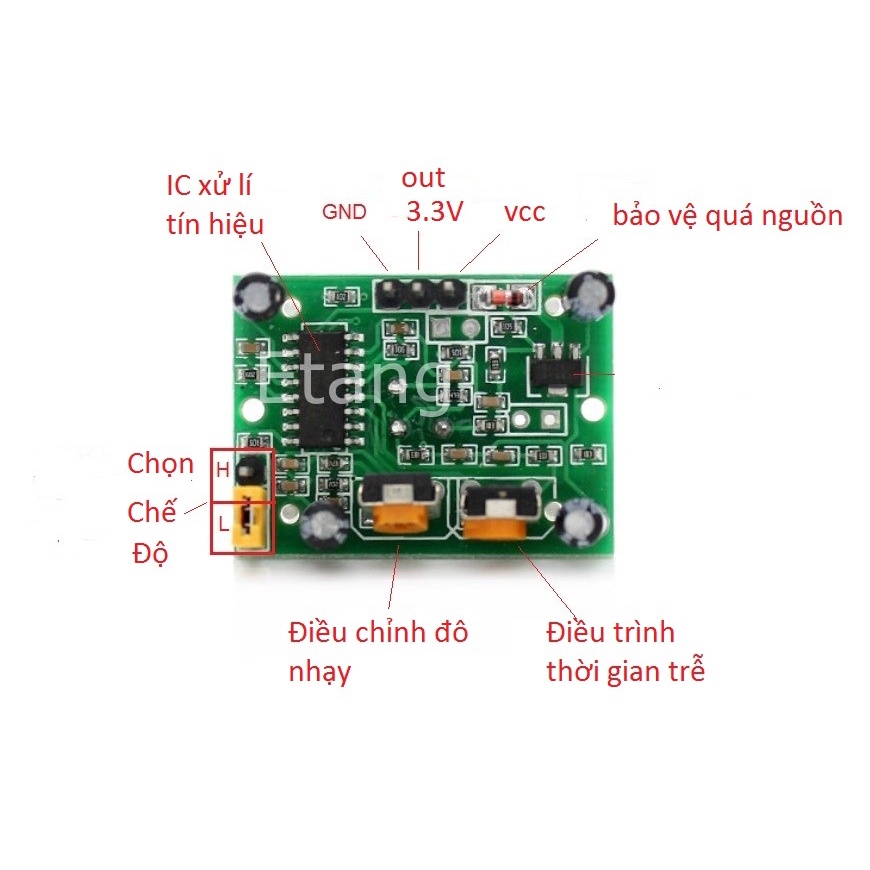

- 2 chế độ hoạt động: L không lặp lại kích hoạt, H lặp lại kích hoạt.
NGUYÊN LÝ HOẠT ĐỘNG MODULE CẢM BIẾN CHUYỂN ĐỘNG:
- Khi bắt đầu cấp điện, module cảm biến sẽ thiết lập trong 50s: trong khoảng thời gian này rơ le sẽ nháy liên tục.
- Sau khoảng thời gian chờ thiết lập. Khi chưa phát hiện có chuyển động, chân OUT của cảm biến sẽ cấp mức điện áp 0V làm rơle ngắt.
- Khi có chuyển động: Module xuất mức 1 ở chân out làm role thông mạch
ỨNG DỤNG:
- Module cảm biến chuyển động có thể kết hợp với Relay để điều khiển tự động bất tắt đèn chiếu sáng khi có chuyển động nhứ: Đèn cổng, đèn ban công, đèn hành lang, đèn cầu thang..
- Module cảm biến chuyển động kết hợp với Arduino, Raspberry pi để triển khai các dự án Robot thông minh, xe tự lái..
