Màn hình LCD 162 logic 3.3V hỗ trợ i2c và spi cùng lúc 16x2

Màn hình LCD 16x2 (16 kí tự 2 dòng)
Làm việc ở điện áp logic 3.3V
Nguồn cấp 3.3 - 5V

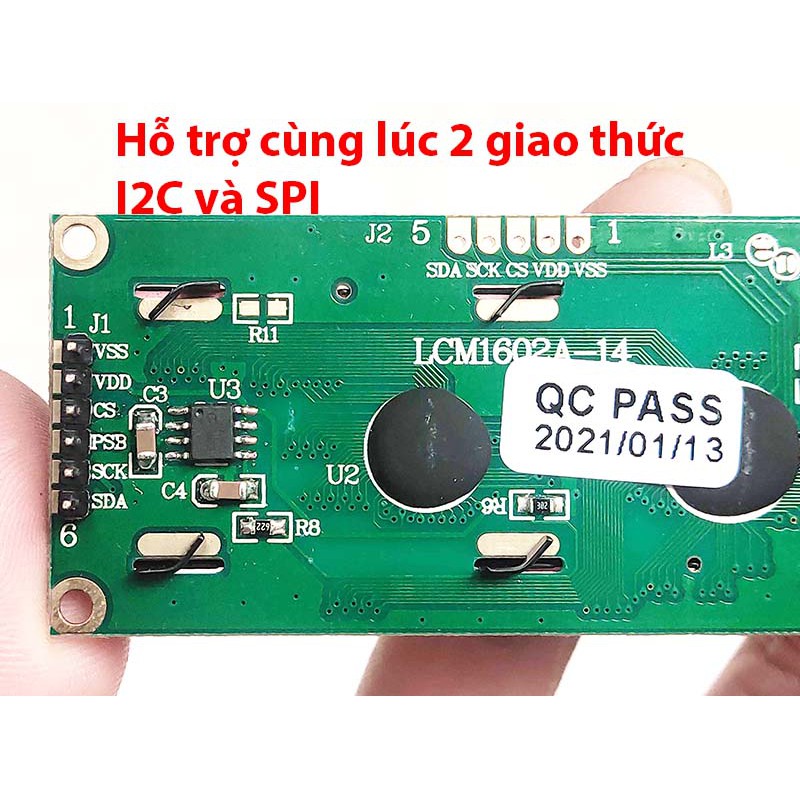

Hỗ trợ 2 giao thức cùng lúc là i2c và spi, rất thuận tiện cho thực hành thí nghiệm.
CHÚ Ý: LCD này cần điện áp logic chính xác là 3.3V để làm việc. (như ESP, Raspberry, Pico...)
TUYỆT ĐỐI không kết nối vào chân logic có điện áp 5V (như Arduino)

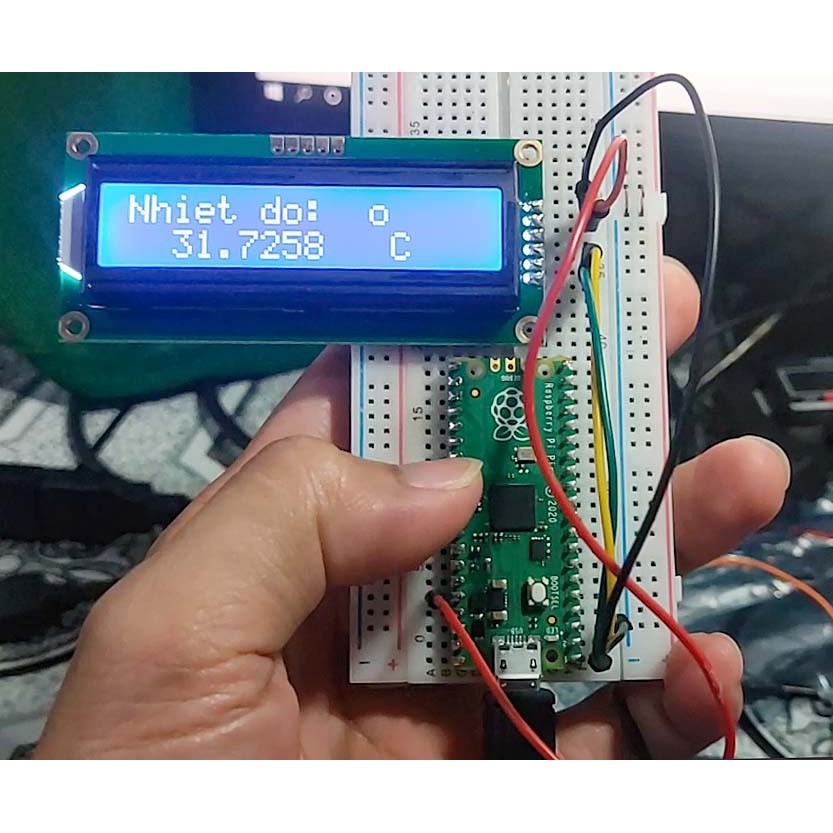

LƯU Ý: Gía trên là chỉ bao gồm 1 màn hình LCD, không bao gồm Pico và dây dẫn.

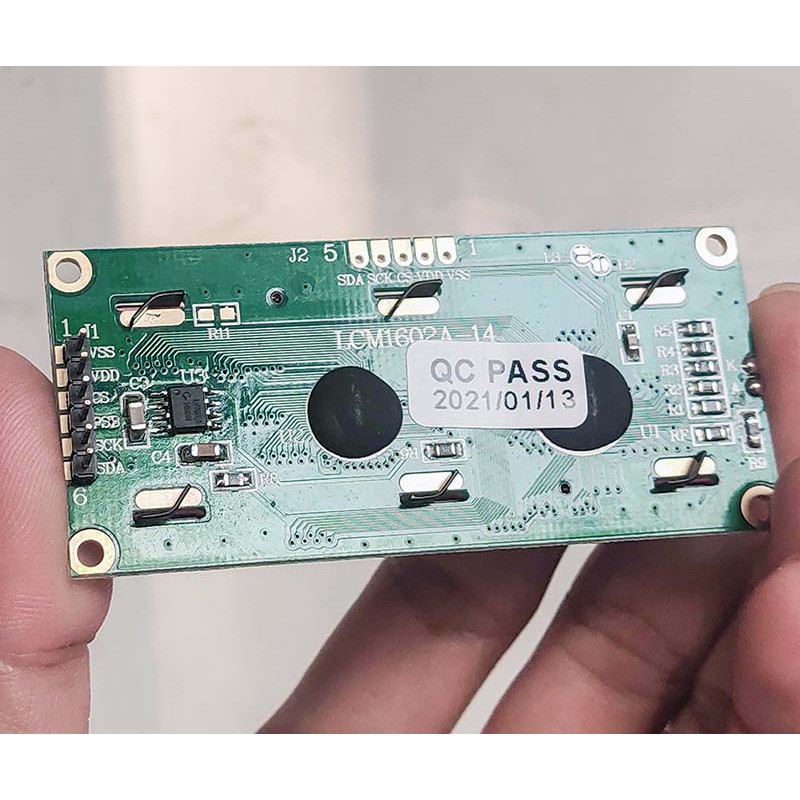

Pin assignment:

Vss: Ground (0V)
VDD: Supply voltage for logic, 3.3VDC
CS: Chip select pin.
”L”: 3-Line Interface
“open”: I2C Interface
PSB: Parallel/serial select pin
”H”: I2C Interface
”L”: 3-Line Interface
SCLK: Serial clock
SDA: Serial data input
Features and specifications:

Driver IC: AIP31068L
16x2 character display
White characters with blue backlight
Comes with both I2C and SPI interface
I2C address: 0x3E, or 62 (decimal)
9-bit format of I2C and SPI protocol
Voltage supply: 3.3VDC
Outline dimension: 80x36x13.0mm
Display area: 64.5x14.5mm

Note: This LCD only needs 3.3V to work properly. Please DO NOT connect to 5V output.
Packing list:

1 x 3V3 I2C and SPI 1602 Serial Character LCD

Add Library
Step 1: Download the library file (LCD_SPI.py or LCD_I2C.py)
