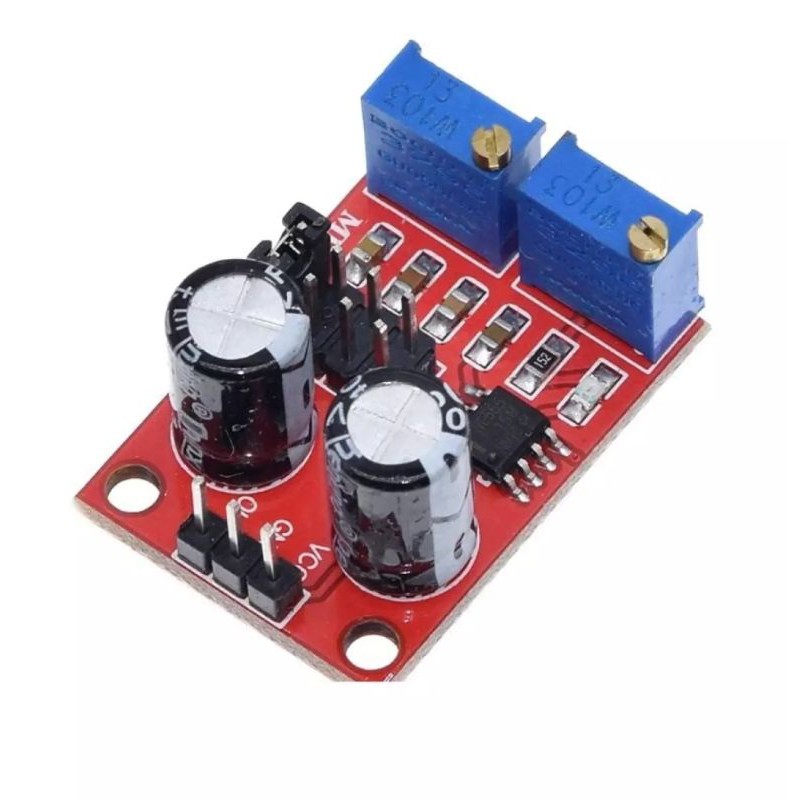

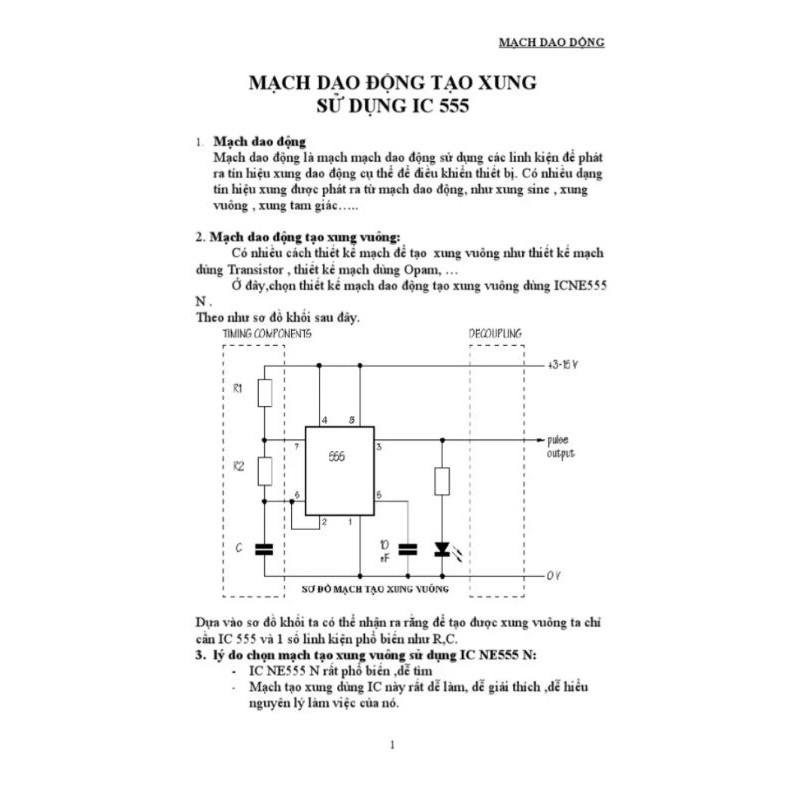

#MẠCH_TẠO_XUNG_NE555
✅THÔNG SỐ KĨ THUẬT
- Điện thế ngõ vào : từ 5~15VDC
- Độ lớn áp đỉnh ngõ ra :từ 4.2VPP - 11,4VPP ( điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau )
- Độ rônng xung ngõ ( Duty Cycle ) ra có thể điều chỉnh

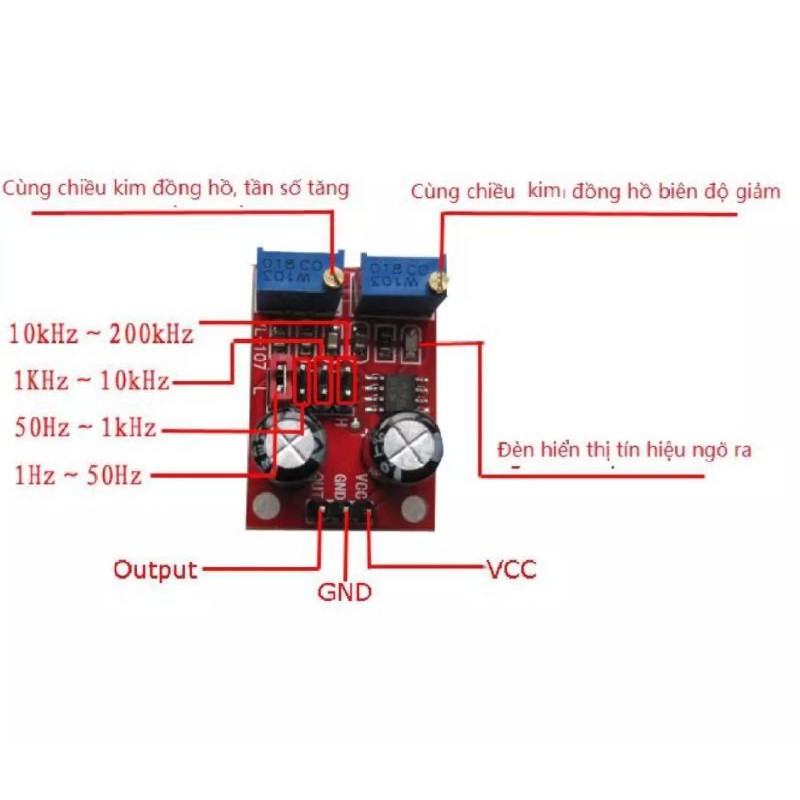

✅ Vùng tần số ngõ ra có thể chọn
LF: 1Hz~50Hz
If: 50Hz~1KHz
High-frequency: 1KHz~10KHz
HF: 10KHz~200KHz
✅LED chỉ thị ngõ ra : mức thấp:LED On ,mức cao :LED Off, mức bình thường LED nhấp nháy
✅ Độ lớn Maximum dòng ngõ ra
•>=15mA ( khi nguồn ngõ vào 5V )
•>=35mA ( khi nguồn ngõ vào 15V )
✅ Tần số ngõ ra có thể điều chỉnh được :
• T=0,7(RA+2*RB)
- Trong đó :RA,RB từ 010k
- LF khi C=0,00uF
- If khi C=0,1uF
- HF khi C= 1uF
- HF khi C=100uF
