Mạch Relay 5VDC 12VDC 1 Kênh 2 Kênh - Module Relay 5V 12V 1 kênh 2 Kênh, Rơ Le 5V 12V (Có Opto bảo Vệ)

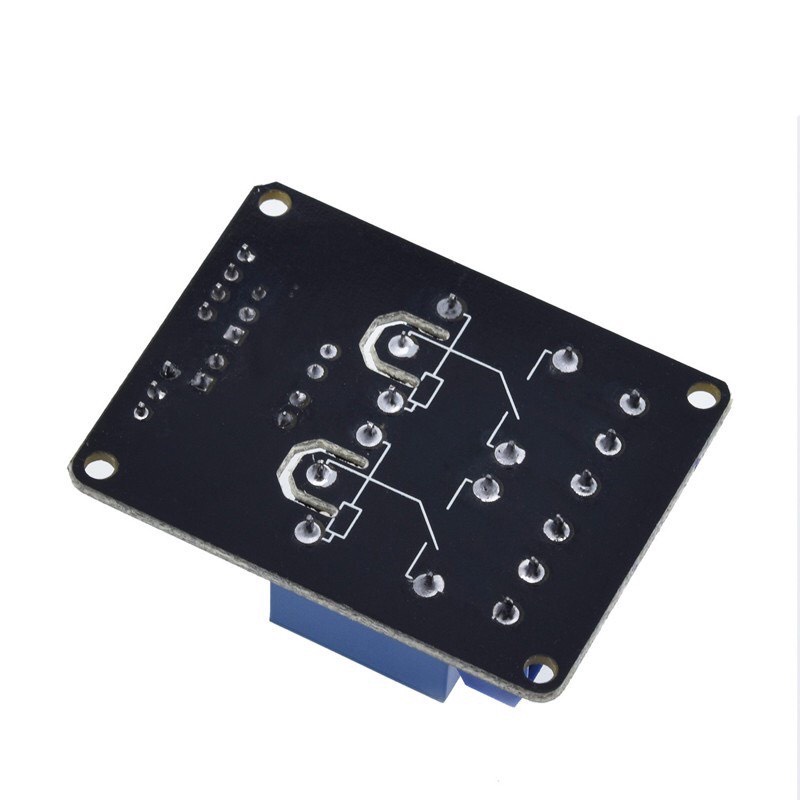

Module Relay 5VDC/12VDC 1 Kênh/2 kênh 220V/10A

- Module relay bản chất là dùng relay để điều khiển đóng mở, dùng điện áp nhỏ để kích mở điện áp lớn. Module relay 5VDC 12VDC có kích thước nhỏ gọn, tiện lợi và dễ sử dụng nên được sử dụng rất rộng rãi. Thường được dùng như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ, ...)
- Module 2 Relay được sử dụng để đóng ngắt, điều khiển nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.
- Mạch được thiết kế nhỏ gọn với đầy đủ đèn led báo nguồn, led báo tình trạng relay, có opto cách ly quang và transistor giúp cho việc sử dụng trở nên an toàn với board mạch chính
- Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Thông Số Kỹ Thuật Của Module Relay 5V/12V:
- Nguồn đầu vào : 5/12VDC
- Chân IN: kích mở relay
- Jump H/L level trigger: thiết lập mức điều khiển relay ở mức thấp
- Đầu ra:
+ COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
+ NO: chân thường mở
+ NC: chân thường đóng

Cách đọc thông số trên relay:
- 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
- 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
- 10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
- 10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
- SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V
- SRD-15VDC-SL-C: Hiện điện thế kích tối ưu là 12V
- Có đèn báo đóng ngắt trên mỗi Relay

Kích thước:
- Relay 1 kênh 5/12VDC: 17x43mm
- Relay 2 kênh 5/12VDC: 51x39mm
